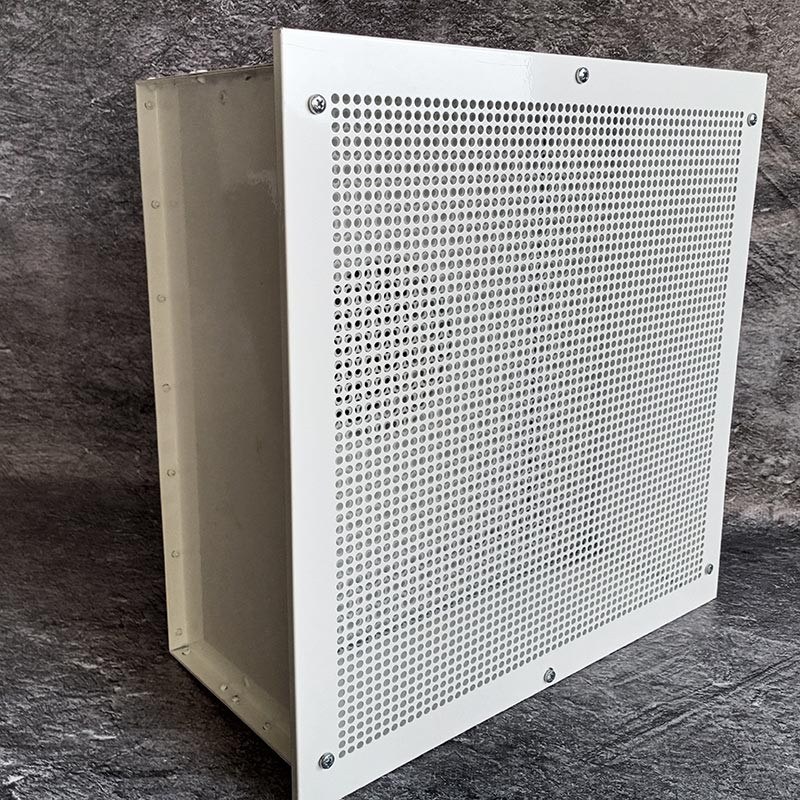

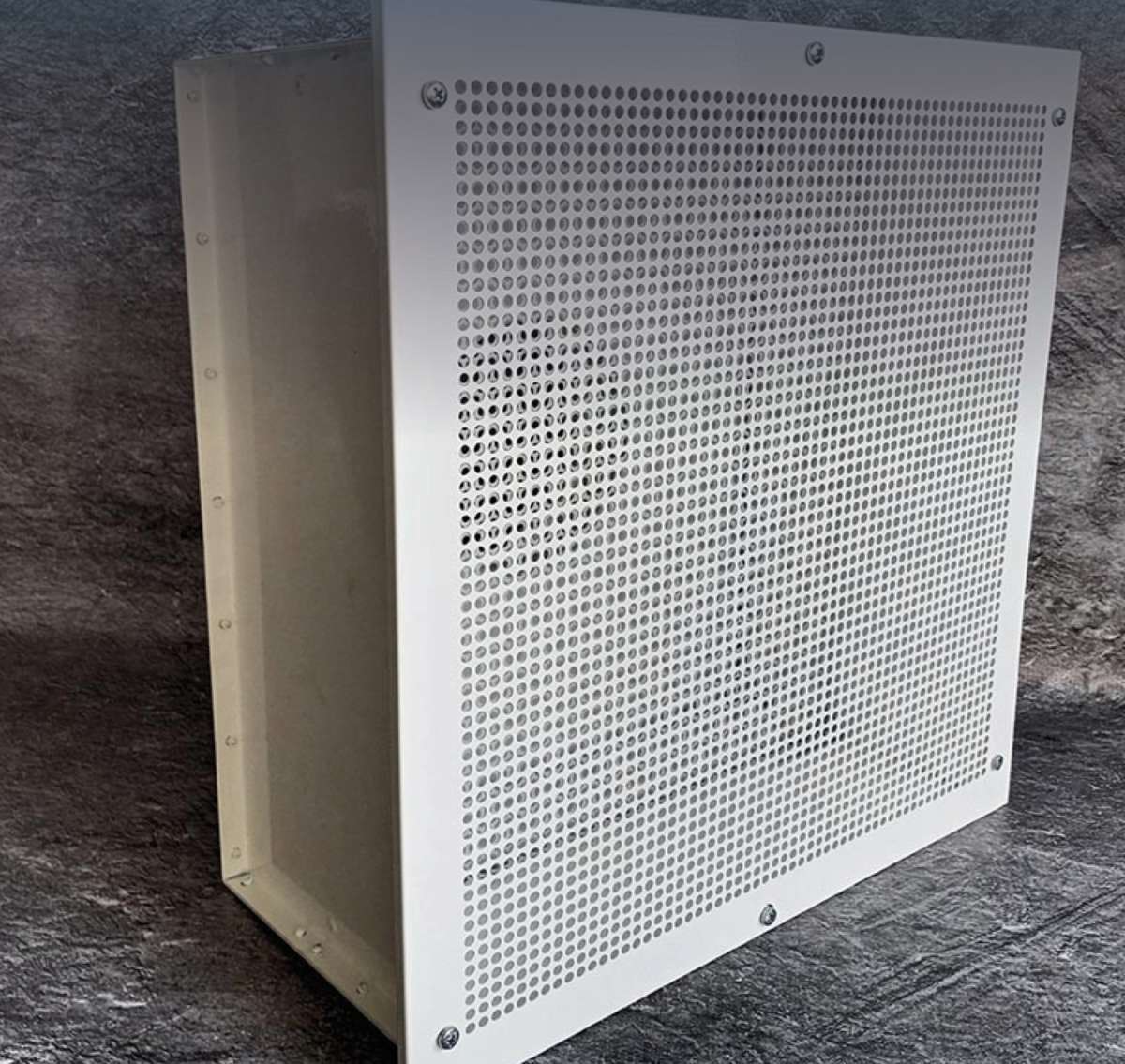

Перфорированная воздухораспределительная панель с адаптером AIRS 1СПП
⚙️ Калькулятор цены и заказ
⚙️ Подбор и заказ
Описание
Панельные воздухораспределители перфорированные предназначены для подачи воздуха системами вентиляции и кондиционирования в помещения административного, общественного и производственного назначения вертикальными струями. Конструктивно воздухораспределители состоят из воздухораздающей перфорированной панели прямоугольной формы (AIRS 1СПП) или круглой формы (1СКП) и камеры статического давления (КСД) с подводящим патрубком круглого сечения.
Назначение и конструкция
КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для измерения и регулирования расхода воздуха воздухораспределители 1СППР, 1СКПР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4-6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.
При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.
Воздухораспределители AIRS 1СПП, 1СКП устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки.
Технические характеристики
| Маркировка | AIRS 1СПП |
| Назначение | приточная раздача воздуха |
| Тип раздачи | Перфорированная панель |
| Форма | Прямоугольный |
| Монтаж | Потолочный |
| Материал | сталь, порошковая окраска |
| Цвет по умолчанию | RAL 9016 (белый) |
| Исполнение по заказу | другой цвет по RAL, нестандартные размеры |
| Комплектация | воздухораспределитель, крепёж, паспорт |
| Гарантия | 12 месяцев |
| Изготовление | серийное и под размеры проекта |
Габаритные размеры и масса
| Типоразмер АхВ, мм | ØD, мм | aхb, мм | Монтаж к потолку ГКЛ | Ячейки по схемам | Монтаж к потолку "Армстронг" | — | — | — |
|---|---|---|---|---|---|---|---|---|
| 1СПП(Р) 300×300 | 159 | 270х270 | 290×290 | 171 / 296 / 385 | 302 | 179 | 304 | 393 |
| 1СПП(Р) 450×450 | 199 | 420х420 | 440×440 | 211 / 356 / 445 | 452 | 219 | 364 | 453 |
| 1СПП(Р) 595×595 | 249 | 570х570 | 585×585 | 261 / 431 / 520 | 597 | 269 | 439 | 528 |

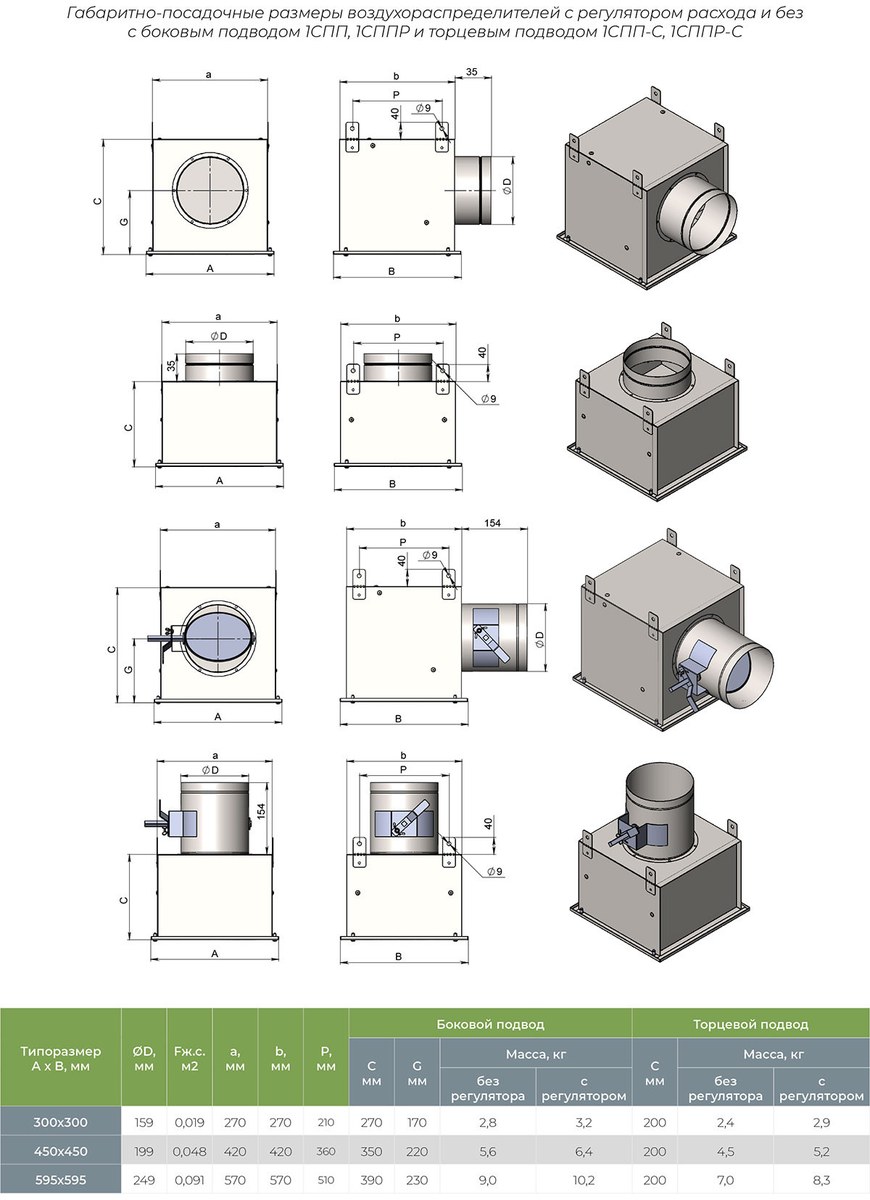

Чертёж AIRS 1СПП. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F0 — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса
Аэродинамика и уровень шума
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| 300х300 | 150 | 10 | 8,9 | 250 | 27 | 15 | 420 | 77 | 10 |
| 450х450 | 260 | 7 | 8,0 | 460 | 22 | 14 | 980 | 99 | 12 |
| 595х595 | 630 | 16 | 7,8 | 900 | 32 | 12 | 1260 | 63 | 6,3 |
| Типоразмер | LWA = 25 дБ(А) | LWA = 35 дБ(А) | LWA = 45 дБ(А) | ||||||
|---|---|---|---|---|---|---|---|---|---|
| L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | L0, м³/ч | ΔP, Па | Дальноб., м | |
| 315 | 180 | 15 | 1,9 | 250 | 29 | 2,6 | 450 | 92 | 4,7 |
| 450 | 310 | 23 | 2,3 | 440 | 46 | 3,2 | 780 | 144 | 5,7 |
| 595 | 490 | 19 | 2,7 | 680 | 36 | 3,8 | 900 | 63 | 5,0 |
Материалы и покрытие
Лицевая панель AIRS 1СПП изготавливается из стали и окрашивается методом порошкового напыления в белый цвет (RAL 9016). Камера статического давления выполняется из неокрашенной оцинкованной стали. При изготовлении на заказ возможна окраска панели и камеры в любой цвет по каталогу RAL.
Монтаж

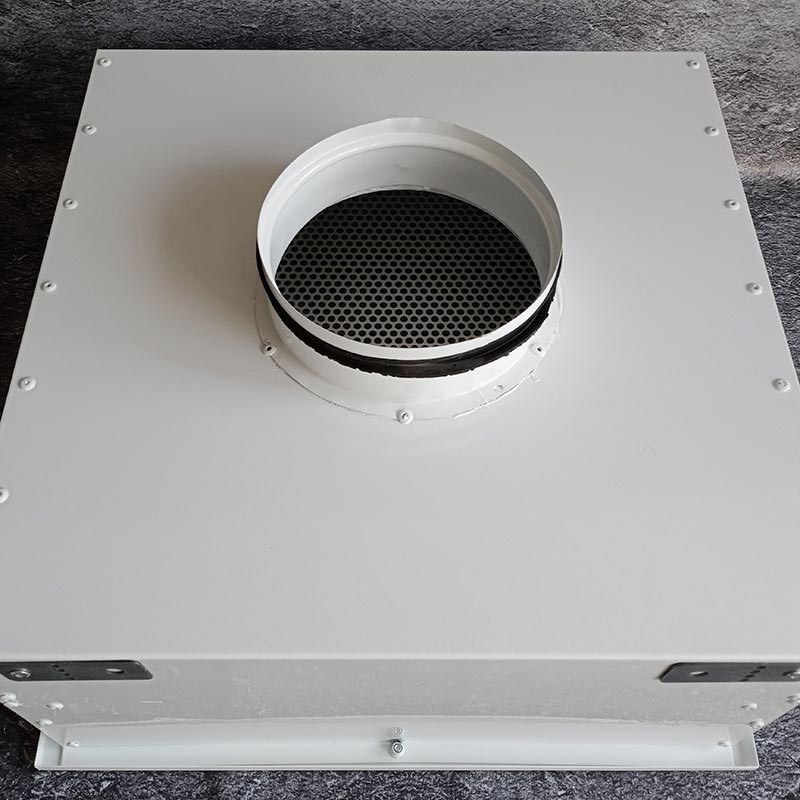

Панель AIRS 1СПП монтируется в подвесной потолок или к перекрытию через адаптер, который стыкуется с круглым воздуховодом. Перфорированная лицевая часть снимается для доступа к адаптеру.

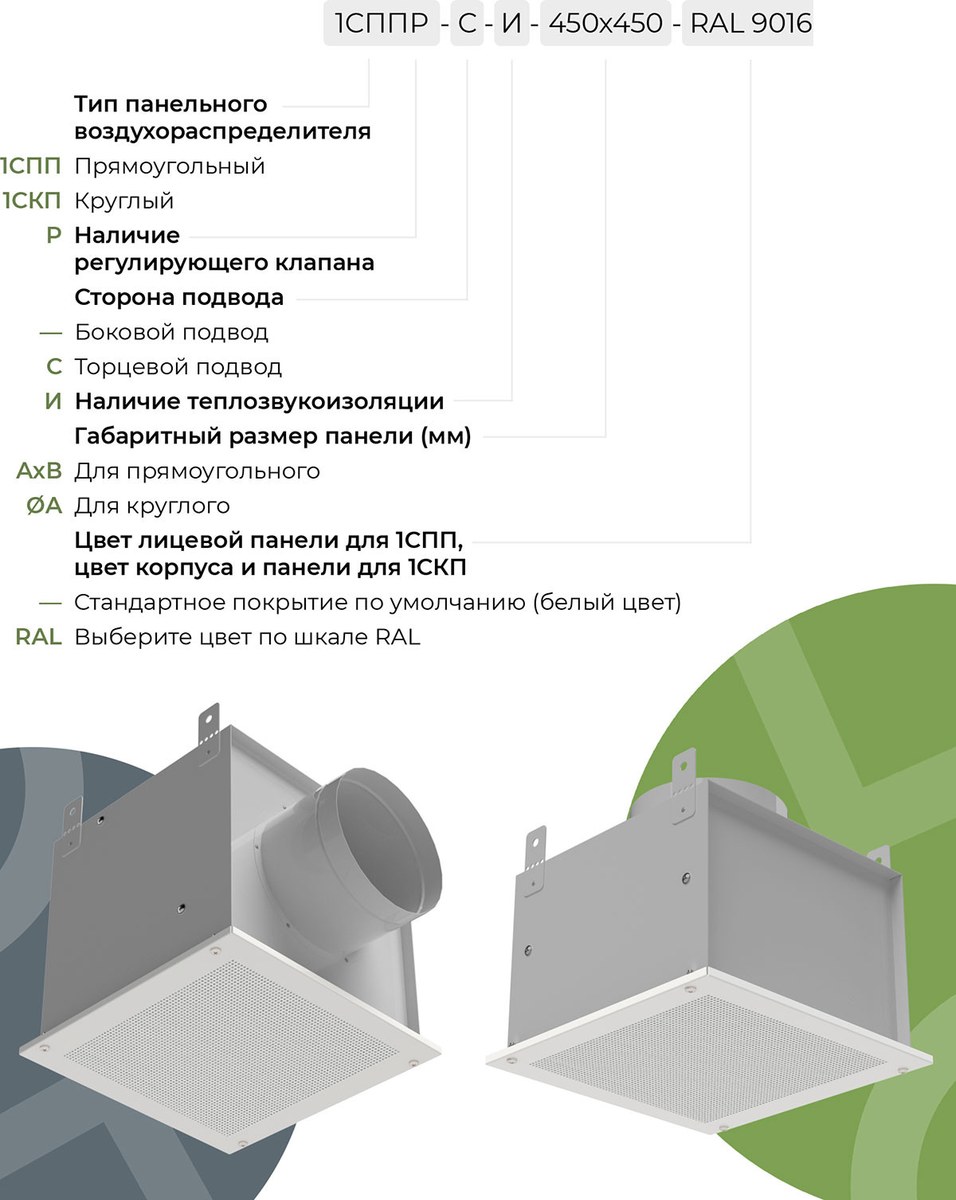

Как формируется обозначение
| 1СПП / 1СКП | прямоугольный / круглый |
| Р | наличие регулирующего клапана |
| — / С | боковой / торцевой подвод |
| И | наличие теплозвукоизоляции |
| АхВ или ØА | габаритный размер панели, мм |
| RAL 9016 | цвет покрытия, по умолчанию белый |
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.
Документы и поставка
- Паспорт изделия — на странице товара.
- Изготовление серийное и под размеры проекта, окраска по RAL.
- Гарантия 12 месяцев, доставка по всей России.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
